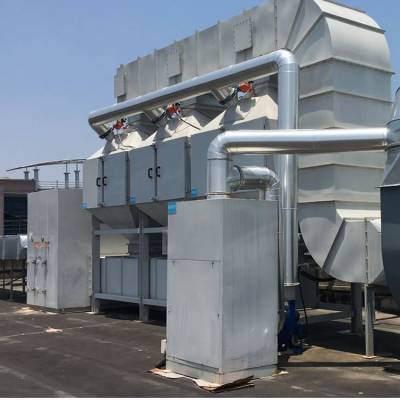

VOCs废气净化燃烧处理设备

设备简介：

催化净化装置主要是利用催化剂来改变反应条件以达到在较低条件下去除有机物的净化装置，催化净化装置内所发生的气—固相催化反应的实质是活性氧参与的深度氧化作用。在催化净化过程中，催化剂用来降低化学反应的活化能，使反应条件更有可利于所能控制的条件。借助催化剂的作用使废气在较低在较低的起燃温度条件下，发生无焰燃烧，并将其氧化分解为无害的CO?和H?O同时放出大量的热能，从而达到去除废气中有害物质的目的。催化净化装置在活性炭吸附、沸石浓缩转轮等方面的应用有着***的作用

一、催化燃烧设备催化原理及装置组成

1、催化剂定义  催化剂是一种能提高化学反应速率，控制反应方向，在反应前后本身的化学性质不发生改变的物质。

2、催化作用机理  催化作用的机理是一个很复杂的问题，这里仅做简介。在一个化学反应过程中，催化剂的加入并不能改变原有的化学平衡，所改变的仅是化学反应的速度，而在反应前后，催化剂本身的性质并不发生变化。那么，催化剂是怎样加速了反应速度呢了既然反应前后催化剂不发生变化，那么催化剂到底参加了反应没有?实际上，催化剂本身参加了反应，正是由于它的参加，使反应改变了原有的途径，使反应的活化能降低，从而加速了反应速度。例如反应A+B→C是通过中间活性结合物(AB)过渡而成的，即：

A+B→[AB]→C其反应速度较慢。当加入催化剂K后，反应从一条很容易进行的途径实现：

A+B+2K→[AK]+[BK]→[CK]+K→C+2K中间不再需要[AB]向C的过渡，从而加快了反应速度，而催化剂并未改变性质。

3、催化燃烧的工艺组成  不同的排放场合和不同的废气，有不同的工艺流程。但不论采取哪种工艺流程，都由如下工艺单元组成。

4、废气预处理  为了避免催化剂床层的堵塞和催化剂***，废气在进入床层之前必须进行预处理，以除去废气中的粉尘、液滴及催化剂的毒物。

5、预热装置  预热装置包括废气预热装置和催化剂燃烧器预热装置。因为催化剂都有一个催化活性温度，对催化燃烧来说称催化剂起燃温度，必须使废气和床层的温度达到起燃温度才能进行催化燃烧，因此，必须设置预热装置。但对于排出的废气本身温度就较高的场合，如漆包线、绝缘材料、烤漆等烘干排气，温度可达300℃以上，则不必设置预热装置。

6、预热装置加热后的热气可采用换热器和床层内布管的方式。预热器的热源可采用烟道气或电加热，目前采用电加热较多。当催化反应开始后，可尽量以回收的反应热来预热废气。在反应热较大的场合，还应设置废热回收装置，以节约能源。

7、预热废气的热源温度一般都超过催化剂的活性温度。为保护催化剂，加热装置应与催化燃烧装置保持一定距离，这样还能使废气温度分布均匀。

从需要预热这一点出发，催化燃烧法最适用于连续排气的净化，若间歇排气，不仅每次预热需要耗能，反应热也无法回收利用，会造成很大的能源浪费，在设计和选择时应注意这一点。

8、催化燃烧装置  一般采用固定床催化反应器。反应器的设计按规范进行，应便于操作，维修方便，便于装卸催化剂。

在有机物废气的催化燃烧中，所要处理的有机物废气在高温下与空气混合易引起爆炸，安全问题十分重要。因而，一方面必须控制有机物与空气的混合比，使之在爆炸下限；另一方面，催化燃烧系统应设监测报警装置和有防爆措施。

 二、催化燃烧流程

催化燃烧设备中,催化剂的作用是: 提高反应速率;降低反应温度;减少反应器的体积。目前用于催化燃烧的催化剂除铂、钯类***外,非金属催化剂的研制与应用也日益广泛。对于碳氢化合物和***,催化剂的活性顺序为：

Pd > Pt > CO3O4 > PdO > CrO3 > Mn2O3 > CuO > CeO2 > Fe2O3 > V2O5 > NiO > Mo2O3 > TiO2

在催化剂的性能指标中,空间速度Vs表示催化装置处理废气的能力。 三、应用

催化燃烧几乎可以处理所有的烃类有机废气及恶臭气体，即它适用于浓度范围广、成分复杂的各种有机废气处理。对于有机化工、涂料、绝缘材料等行业排放的低浓度、多成分，又没有回收价值的废气，采用催化燃烧法的处理效果更好。

四、注意事项

1、有机废气的浓度必须控制在相应有机物***极限的25%以下,当有机废气浓度有可能超过此值时,应安装野风阀将其冲淡到安全值。因此在设计中应采用灵敏可靠的温度、浓度测定装置,以随时进行人工或自动调节。

2、 为防止有机废气在催化剂床层上燃烧时的火焰蔓延,应在有机废气进入净化装置前安装阻火器。目前较多采用干式阻火器,阻火

材料通常为玻璃球、砾石、多孔金属板、金属丝网等。

3、催化燃烧设备净化装置点火前,必须用空气将风道、燃烧室等吹扫干净,以消除可能聚集在这些部位的可燃气体,防止点火时发生起火或爆炸。

4、设备中可能积存有油污、凝液等可燃物质,它们在设备开始运行加热时会汽化成为可燃、可爆的气体,从而有可能导致爆炸。因此在点火前应将这些物质清除干净。

5、点火时应以火等气,不能以气等火。

适用行业：

1.适用于中高温、中等浓度的有机混合废气

2.适用于喷漆车间的废气处理（不含卤素、重金属类）

3.适用于电子产品制造及集成电路的废气处理

4.适用于电线、电缆、喷漆线、电机、化工、仪表、自行车、家电等行业的废气处理

真材实料：

1、吸附箱体外壳采用Q235?t=3mm钢板制成，外部连续焊接，无气泡、夹渣等现象，整体美观；

2、内部循环管道采用t=3mm镀锌钢板制作，折边卡口连接，整体美观，密封性能好，法兰采用螺栓连接；

3、废气收集管道采用t=3mm镀锌钢板制作，折边卡口连接，整体美观，密封性能好，法兰采用螺栓连接（贵方风机出口至我公司处理设备之间）；
